ہائی صحت سے متعلق سلیوانگ بیئرنگ
ٹیدین صرف اعلی صحت سے متعلق سلیوانگ بیرنگ کے ساتھ گاہکوں کو فراہم کرتا ہے ، مندرجہ ذیل خصوصیات کے ساتھ:
1) اعلی گھومنے کی درستگی
2) آغاز torque کی چھوٹی سی تبدیلی
3) محوری ≤ 0.01 ملی میٹر
4) درستگی: P4
5) خراب کام کرنے کی حالت کے لئے سنکنرن کی مزاحمت ؛
6) عام طور پر ریڈار کے لئے استعمال کیا جاتا ہے ؛
(VLI 20 0414 نزٹ. RL1; VLI 20 0414N; VLI 20 0544; VLI 20 0644 N; VLI 0744; VLA 20 0644 ؛ VLA 20 0744 ؛ VA 25 0309 N ؛ VSU 20 0414 VSPZT ؛ 023.30.1250.03 ۔ 013.15.245.03/P5 ؛ 013.20.433.03/P5 ؛ 014.20.897.03 ۔ 013.50.1800.03 ۔ 010.16.840.03 ۔ 010.25.585.03/P5 ، 011.50.2130.03 ، 011.15.235.03/P5 ؛ 01-1595-00 ؛ 21-1091-01 ؛ KUF برا. ڈی 004.010 ، K 10.20.0413.001 ؛ اور اسی طرح کی.).
سلیوانگ اثر کے لئے ٹیسٹ کے طریقوں
1.بنیادی طول و عرض کے لئے ٹیسٹ:
صفائی دماگنیٹازشن کے بعد ایک صاف پلیٹ فارم پر اثر رکھیں.
1.1 اندرونی انگوٹی کے طول و عرض کے لئے ٹیسٹ:
سامان:گیج بلاک, ٹیوب حکمران
گیج ٹیوب حکمران
طریقہ کار:
---اندرونی قطر کے طول و عرض کو گیج بلاکس مقرر کرتے ہیں ، 8 گھنٹے کے لئے مسلسل درجہ حرارت رکھتے ہیں.
---گیج بلاکس کے اسباب کی طرف سے اندرونی قطر میں ٹیوب حکمران مقرر.
---اندرونی ویاس کی پیمائش اور نتائج ریکارڈ, کی اجازت دی رواداری کے ساتھ نتائج کا موازنہ.
نوٹس: دیگر شعاعی طول و عرض کے لئے ٹیسٹ کا طریقہ اندرونی طول و عرض کے طور پر ایک ہی ہے.
اندرونی انگوٹی کے طول و عرض کے لئے ٹیسٹ
1.2 اسمبلی کی اونچائی کے لئے ٹیسٹ:
سامان: اونچائی گیج
طریقہ کار:
تمام اجزاء کو دوبارہ ترتیب دینے کے لئے ، کئی حلقوں کے لئے بیرنگ کو تبدیل---.
----کو اثر کے سب سے زیادہ سطح پر اونچائی گیج کی جنگم کو مسدود کرنے کے لئے جگہ ، نتیجہ ریکارڈ کریں ، اور نتائج کی اجازت دی رواداری کے ساتھ موازنہ کریں.
اسمبلی کی اونچائی کے لئے ٹیسٹ
2.بیئرنگ کے لئے ٹیسٹ:

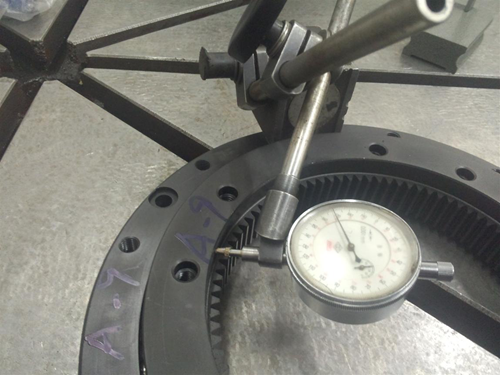

شعاعی بیرونی انگوٹی سے باہر کے لئے 2.1 ٹیسٹ:
سامان: مقناطیسی بنیاد ، ڈائل گیج.
عمل:
---اندرونی انگوٹی پر مقناطیسی بنیاد رکھیں, اور بیرونی انگوٹی بیرونی انگوٹی قطر پر تحقیق مقرر.
---بیرونی انگوٹی کو کم ازکم ایک دائرے میں تبدیل کر دیں ، نتائج ریکارڈ کریں اور ان کا موازنہ رواداری سے کریں ۔
بیرونی انگوٹی سے شعاعی کے لئے ٹیسٹ
شعاعی کے لئے 2.2 ٹیسٹ اندرونی انگوٹی سے باہر
سامان: مقناطیسی بنیاد ، ڈائل گیج
عمل:
---بیرونی انگوٹی پر مقناطیسی بنیاد رکھیں, اور اندرونی انگوٹی اندرونی انگوٹی قطر پر تحقیق مقرر.
---بیرونی انگوٹی کو کم ازکم ایک دائرے کی باری ہے ، نتائج ریکارڈ کریں اور اجازت یافتہ رواداری کے ساتھ موازنہ کریں ۔
اندرونی انگوٹی سے شعاعی کے لئے ٹیسٹ
3. بیئرنگ کے محوری کے لئے ٹیسٹ:
محوری بیرونی انگوٹی کے لئے 3.1 ٹیسٹ
سامان: مقناطیسی بنیاد ، ڈائل گیج
عمل:
---اندرونی انگوٹی پر مقناطیسی بنیاد رکھیں, بیرونی انگوٹی کی اوپری سطح پر تحقیق مقرر.
---بیرونی رنگ کو لیز پر ایک دائرے میں تبدیل کرتے ہیں ، نتائج ریکارڈ کرتے ہیں اور اجازت شدہ رواداری کے ساتھ موازنہ کرتے ہیں.
بیرونی انگوٹی سے محوری کے لئے ٹیسٹ
محوری کے لئے 3.2 ٹیسٹ اندرونی انگوٹی سے باہر
سامان: مقناطیسی بنیاد ، ڈائل گیج
عمل:
---بیرونی انگوٹی پر مقناطیسی بنیاد کی جگہ, اندرونی انگوٹی کی اوپری سطح پر تحقیق مقرر.
---اندرونی انگوٹی کو لیز پر ایک دائرے میں تبدیل ، نتائج ریکارڈ کریں اور اجازت شدہ رواداری کے ساتھ موازنہ کریں.
اندرونی انگوٹی سے محوری کے لئے ٹیسٹ
4. کلیئرنس کے لئے ٹیسٹ
سامان: جیک لفٹنگ ، 3 اکوردانٹ کی حمایت پلیٹ فارم ، 3 مقناطیسی بیس ، 3 ڈائل گیج
عمل:
---3 اکوردانٹ معاون پلیٹ فارمز کو اسی طرح spaced کے بیرونی انگوٹی کے قطر کے طور پر ایک دائرے میں ایک بڑے پلیٹ فارم پر یکساں طور پر بناتا ہے ، پھر 3 پلیٹ فارمز پر اثر ڈالتے ہیں ، پلیٹ فارم کے درمیان خالی جگہوں کو ایڈجسٹ کرتے ہیں ، پلیٹ فارم صرف بیئرنگ کی بیرونی انگوٹی کی حمایت کرتے ہیں.
---نے 3 لفٹنگ جیک کو اسی طرح کے پلیٹ فارم کے درمیان بیئرنگ کی اندرونی انگوٹی پر spaced ڈال دیا.
---بیرونی انگوٹی پر مقناطیسی بنیاد کی جگہ ، اندرونی انگوٹی کی سطح پر تحقیقات مقرر کرتے ہیں جہاں جیک کی حمایت.
ایک ہی وقت میں اندرونی انگوٹی کی حمایت 3 لفٹنگ جیک کا استعمال کرتے ہوئے---، 3 ڈائل گیج پر 3 نتائج ریکارڈ کریں ، اوسط قدر اصل کلیئرنس ہے ، جس کی اجازت دی گئی کلیئرنس کے ساتھ قیمت کا موازنہ کریں.
کلیئرنس کے لئے ٹیسٹ
5. Torque کے لئے ٹیسٹ:
سامان: Torque میٹر ،
عمل:
---ایک پلیٹ فارم پر اثر رکھیں, اندرونی انگوٹی کے سوراخ پر ایک ملحق سکرو جمع
---کو Torque میٹر ہک سکرو ، مماسی سمت میں ھیںچو ، نتائج ریکارڈ کریں ، کم ازکم ایک دائرے کو برداشت کریں ، نتائج کی اجازت دی گئی قیمت کے ساتھ موازنہ کریں.
Torque کے لئے ٹیسٹ
